LT瀝青溫拌劑

溫拌瀝青混合料（Warm Mix Asphalt，簡稱WMA）是指通過添加劑和特殊工藝作用，能夠在明顯較低溫度下（通常比同類型熱拌瀝青混合料施工操作溫度下降30℃）實現(xiàn)瀝青路面拌合及施工，同時保持其不低于熱拌瀝青混合料（HMA）的使用性能的瀝青混合料技術(shù)的混合料。其技術(shù)關(guān)鍵是在不損傷HMA路用性能的前提下如何降低瀝青在較低溫度下的拌合粘度。

一、產(chǎn)品簡介

我公司自主研發(fā)的LT-W1溫拌劑是一種含水無機硅鋁酸鹽材料，形似白色粉末，具有添加方便、成本低的優(yōu)勢。摻量一般為瀝青質(zhì)量的3～5%（相當于每噸混合料中加入量為2.5~3.5kg）。此外，該種溫拌技術(shù)在降低拌合、攤鋪、碾壓等各項溫度達30℃的同時，還具有改性的效果，可以提高瀝青混合料的高溫抗車轍性能及抗水損害能力。

二、作用機理

LT-W1溫拌劑含有18~21%的結(jié)晶水，其中含有的水分在85℃以上會持續(xù)的釋放出來，在瀝青混合料拌和過程中，與瀝青作用使之發(fā)泡，泡沫能起到潤滑劑的作用，降低瀝青粘度，使瀝青可以在相對較低的溫度條件下（120～130℃）與集料拌合均勻。

三、適用范圍
1）長大隧道瀝青路面；
2）初春和秋冬季低溫情況下瀝青路面攤鋪施工；
3）高性能超薄罩面；
4）環(huán)保要求高的市政道路鋪裝（特別是人口密集、小區(qū)等）；

5）高速公路、重載道路或機場跑道。

四、施工工藝

LT-W1溫拌劑的添加使用方式簡單，無需對生產(chǎn)裝置進行改建，推薦在瀝青注入集料的同時加入，與HHA相比，需延長15~30秒拌合時間。我們推薦的瀝青加熱溫度為150~160℃，集料的加熱溫度為130~150℃，混合料的拌和溫度為130~150℃，正常施工攤鋪溫度不低于100℃，開始碾壓溫度不低于95℃，低溫施工攤鋪溫度不低于110℃， 開始碾壓溫度不低于105℃（具體須根據(jù)工程實際來定）。

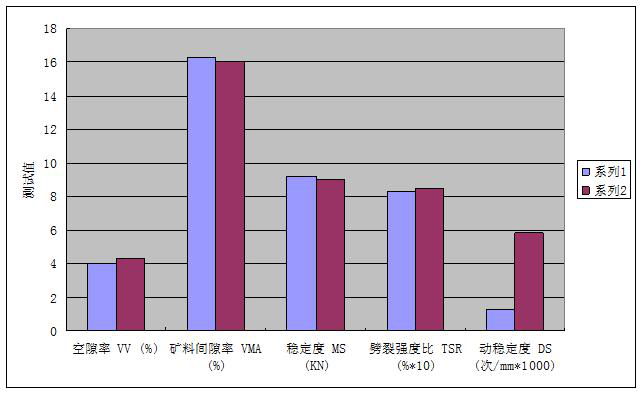

五、熱拌瀝青和LT-W1溫拌瀝青混合料性能比較
（級配AC-13C，AH-70，摻量6%，最佳油石比4.9%）

注：紅色為溫拌瀝青混合料，藍色為熱拌瀝青混合料

六、LT-W1溫拌劑的優(yōu)勢
（1） 延長施工季節(jié)，可在0℃以下的低溫環(huán)境下施工；
（2） 明顯降低瀝青混合料生產(chǎn)能耗，與HMA相比可節(jié)約30%的能源消耗；
（3） 可減少30% 以上的CO2等氣體以及粉塵的排放量，降低環(huán)境污染、改善工人工作環(huán)境質(zhì)量；
（4） 較低的拌和溫度有利于減少施工過程中瀝青的老化，適合于夜間施工和冬季施工；
（5） 延長瀝青混合料拌和設(shè)備使用壽命，降低設(shè)備維修成本；
（6） 溫拌瀝青混合料鋪筑的路面更容易實現(xiàn)再生。

七、包裝及存儲要求
定量包裝，內(nèi)含若干PE小袋，放置于干燥、陰涼處?？砂纯蛻粜枨蠖ㄖ瓢b。

八、部分工程案例
江西永武高速試驗段   江西贛鄂隧道     哈爾濱大成街     包頭文化路、青山路
